Kann eine Zahnstangenlenkung bei Quads verwendet werden?
Ein Quad (ATV, All-Terrain Vehicle) ist ein vielseitiges, geländegängiges Fahrzeug mit vier Rädern, das häufig im Gelände, in der Landwirtschaft, in der Freizeit- und Unterhaltungsbranche und anderen Bereichen eingesetzt wird. Die Lenkung eines Quads ist einer seiner Hauptfaktoren und bestimmt das Fahrverhalten, die Stabilität und die Sicherheit des Fahrzeugs. Herkömmliche Quads verwenden eine flexible Lenkung, die üblicherweise aus einem Kipphebel, einer Lenksäule, einem Kugelkopf und einer Anhängerkupplung besteht und die Drehung des Lenkrads mechanisch in die Drehung des Rades umwandelt.
Mit dem technologischen Fortschritt ziehen jedoch immer mehr Quad-Hersteller den Einsatz unterschiedlicher Lenkmechanismen in Betracht, um das Handling und das Fahrerlebnis zu verbessern. Da die Zahnstangenlenkung in herkömmlichen Pkw und Lkw eine gängige Lenklösung ist, stellt sich die Frage, ob sie auch für Quads verwendet werden kann.
Dieser Artikel analysiert umfassend, ob dieZahnstangenlenkungSystem ist für Quads unter den Aspekten der Grundprinzipien des Lenksystems, der Arbeitseigenschaften der Zahnstange und des Ritzels, der strukturellen Anforderungen von Quads und möglicher Herausforderungen geeignet und seine Machbarkeit und potenziellen Vorteile werden untersucht.

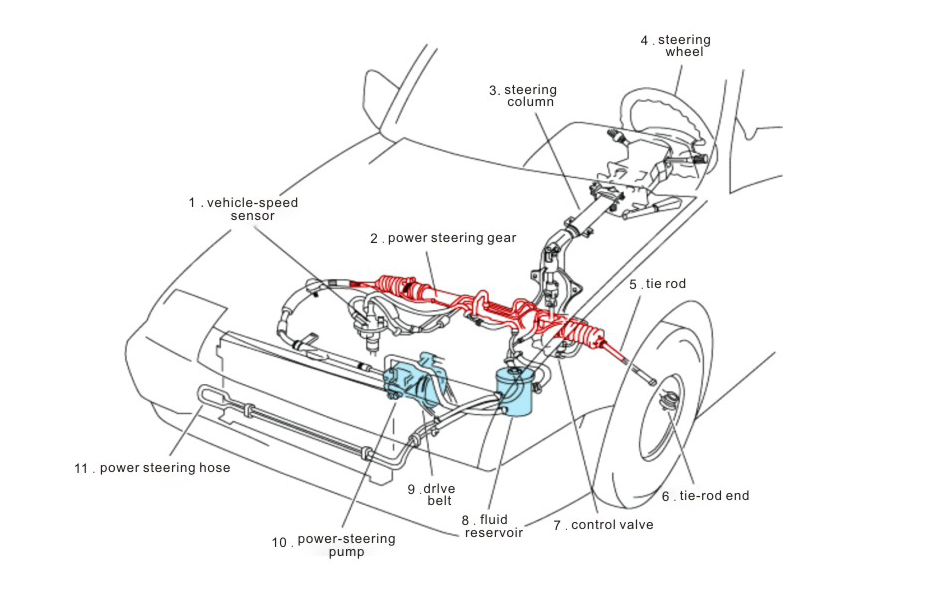

Wie funktioniert das Lenksystem?
Ob vierrädriges Motorrad, Auto oder LKW: Die Hauptaufgabe des Lenksystems besteht darin, die Drehbewegung des Fahrers in eine Drehbewegung des Rades umzuwandeln. Das Lenksystem besteht üblicherweise aus Lenkrad, Lenksäule, Lenkgetriebe, Kugelkopf, Anhängerkupplung usw. Bei herkömmlichen vierrädrigen Motorrädern ist das Lenksystem hauptsächlich mechanisch und manuell aufgebaut. Die Kernkomponenten sind üblicherweise über Kipphebel mit den Rädern verbunden, und die Räder werden über Verbindungselemente wie Spurstangen gesteuert.
● Lenkradeingabe: Der Fahrer übt Lenkkraft aus, indem er das Lenkrad dreht.
● Lenksäule und Lenkgetriebe: Die Drehung des Lenkrads wird über die Lenksäule auf das Lenkgetriebe übertragen. Das Lenkgetriebe überträgt die Kraft je nach eingegebener Drehkraft über verschiedene Mechanismen auf das Rad.
● Spurstange und Kugelkopf: Das Spurstangen- und Kugelkopfsystem realisiert die Kraftübertragung zwischen dem Rad und dem Lenkgetriebe und wandelt normalerweise die Drehung des Lenkgetriebes in einer Kurbelwellenumdrehung in die Drehung des Rads um.

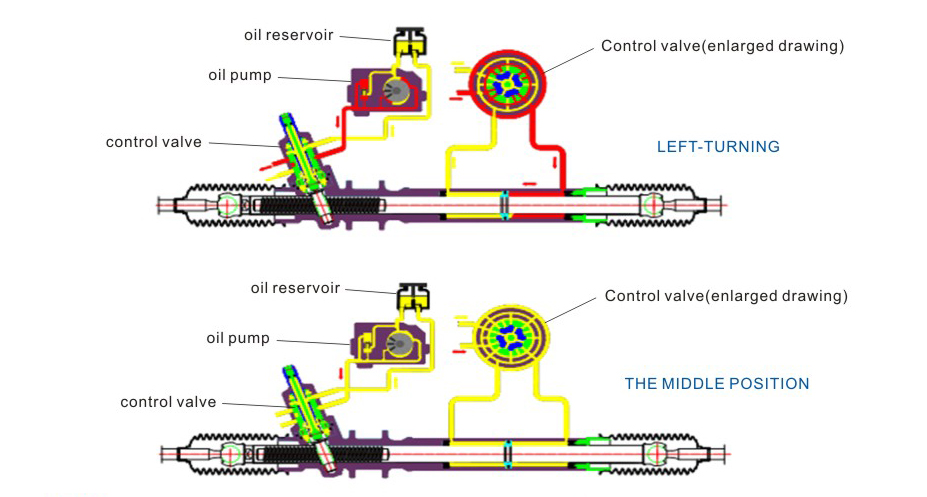

Wie funktioniert die Zahnstangenlenkung?
Die Zahnstangenlenkung ist ein gängiges mechanisches Getriebe. Ihr Funktionsprinzip basiert hauptsächlich auf dem Eingriff von Zahnrädern. Eine Zahnstange ist ein langes Zahnrad, dessen Zähne in ein Ritzel greifen. Die Drehung des Zahnrads treibt die Zahnstange linear an und bewirkt so die Lenkbewegung. Zahnstangenlenkungen werden häufig in Fahrzeugen wie Pkw und Lkw eingesetzt und können die Lenkpräzision und -stabilität effektiv verbessern.
● Zahnstange: Eine Zahnstange ist ein lineares Bauteil mit Zahnform, das normalerweise mit einem Ritzel verbunden ist. Zahnstangen werden üblicherweise in Lenksystemen verwendet, wo sie die Drehung des Ritzels in eine lineare Bewegung umwandeln und so die Räder drehen.
● Ritzel: Das Ritzel ist auf der Hauptwelle des Lenkgetriebes montiert. Durch den Eingriff mit der Zahnstange wird die vom Fahrer eingegebene Drehkraft in eine lineare Bewegung umgewandelt, wodurch letztendlich die Lenkwirkung des Fahrzeugs erreicht wird.
● Vorteile: Zahnstangenlenksysteme weisen normalerweise eine hohe Genauigkeit und Reaktionsfähigkeit auf, sind kompakt aufgebaut, weisen eine hohe Kraftübertragungseffizienz auf und können ein sanfteres Lenkgefühl bieten.
Welche Lenkanforderungen gibt es bei Quads?
Ein Quad (ATV) ist ein Fahrzeug mit ausgeprägten Geländeeigenschaften und guter Manövrierfähigkeit, das üblicherweise in schwierigem Gelände eingesetzt wird. Im Vergleich zu herkömmlichen Autos oder Lastwagen stellen vierrädrige Motorräder besondere Anforderungen an ihre Konstruktion und Nutzung, was die Entwicklung von Lenksystemen vor besondere Herausforderungen stellt.
1. Anpassungsfähigkeit des Lenksystems
Ein wesentlicher Unterschied zwischen der Struktur von vierrädrigen Motorrädern und herkömmlichen Autos liegt in der Konstruktion ihrer Rahmen und Federungssysteme. Die Rahmen von vierrädrigen Motorrädern sind in der Regel einfacher und leichter, und die Räder sind unabhängiger und flexibler. Bei der Entwicklung des Lenksystems müssen die Vielseitigkeit von vierrädrigen Motorrädern, die Fähigkeit, auf komplexen Straßen zu fahren, und die Flexibilität der Fahrerbedienung berücksichtigt werden. Daher muss das Lenksystem Folgendes aufweisen:
● Hohe Reaktionsfähigkeit: Bei vierrädrigen Motorrädern sind auf unebenem Untergrund häufig schnelle Lenkbewegungen erforderlich, daher ist eine hohe Reaktionsgeschwindigkeit des Lenksystems erforderlich.
● Einfach und langlebig: Vierrädrige Motorräder fahren normalerweise auf komplexen Straßenverhältnissen, daher müssen ihre Lenksysteme eine hohe Haltbarkeit aufweisen und gleichzeitig Genauigkeit gewährleisten.
● Geringes Gewicht und geringe Größe: Bei der Konstruktion von Motorrädern mit vier Rädern steht die Leichtigkeit im Vordergrund, daher müssen Größe und Gewicht des Lenksystems so gering wie möglich sein.
2. Belastung und Stabilität des Lenksystems
Die Lenkung eines vierrädrigen Motorrads ist einer höheren Belastung ausgesetzt als die eines herkömmlichen Fahrzeugs, beispielsweise einer Limousine. Da vierrädrige Motorräder häufig in unebenem Gelände unterwegs sind, ist eine hohe Lenkstabilität erforderlich. Daher muss die Lenkung hohen Belastungen, geringer Reibung und guter Kraftverteilung gerecht werden. Die Zahnstangenlenkung bietet in dieser Hinsicht Vorteile, da sie bei geringerem Volumen und Gewicht eine hohe Genauigkeit und effiziente Kraftübertragung ermöglicht.
Kann eine Zahnstangenlenkung bei vierrädrigen Motorrädern verwendet werden?
Aufgrund der besonderen Anforderungen von vierrädrigen Motorrädern muss die Eignung einer Zahnstangenlenkung für den Lenkmechanismus umfassend geprüft werden. Im Folgenden analysieren wir dies anhand mehrerer Schlüsselfaktoren im Detail.
1. Systemgenauigkeit und Steuerbarkeit
Die Zahnstangenlenkung bietet dank ihres präzisen Zahneingriffs hohe Genauigkeit und stabile Steuerbarkeit. Bei vierrädrigen Motorrädern sorgt dieses hochpräzise Lenksystem dafür, dass der Fahrer auch im Gelände oder bei schwierigen Straßenverhältnissen ein gutes Kontrollerlebnis behält. Insbesondere in Situationen, in denen hohe Reaktionsgeschwindigkeit und präzise Steuerung erforderlich sind, kann die Zahnstangenlenkung die Rückwärtsbewegung des Lenkrads reduzieren und ein sensibleres Feedback liefern.
2. Tragfähigkeit und Haltbarkeit
Die Tragfähigkeit von Zahnstangenlenkungen hängt maßgeblich von Material, Konstruktion und Schmiersystem der Zahnräder ab. Bei Fahrzeugen wie vierrädrigen Motorrädern, die hohen Belastungen und komplexen Straßenverhältnissen ausgesetzt sind, muss die Lenkung dauerhaft hohen Belastungen und harten Bedingungen standhalten. Zahnstangenlenkungen sind insbesondere unter hoher Belastung anfällig für Reibung, Korrosion und Verschleiß. Mangelnde Wartung und Schmierung können zu einer eingeschränkten Haltbarkeit führen. Daher sollte bei Zahnstangenlenkungen besonderes Augenmerk auf die Materialauswahl und die Optimierung der Haltbarkeit gelegt werden.
3. Gewicht und Volumen
Bei vierrädrigen Motorrädern stehen Leichtigkeit und hohe Wendigkeit im Vordergrund, während Zahnstangenlenkungen aufgrund ihrer komplexeren Struktur das Gesamtvolumen und das Gewicht des Systems erhöhen können. Dies trifft möglicherweise nicht auf einige leistungsstarke vierrädrige Motorräder zu, da sich die Gewichts- und Volumenzunahme auf das Handling, den Kraftstoffverbrauch und die sportliche Leistung des Fahrzeugs auswirkt.
4. Kosten und Herstellungsprozess
Im Vergleich zu herkömmlichen Kipphebel-LenksystemenZahnstangenlenkungSysteme erhöhen in der Regel die Herstellungskosten. Die Herstellung von Präzisionszahnstangen und -ritzeln erfordert hochpräzise Verarbeitungsanlagen und -prozesse, was zu höheren Gesamtproduktionskosten führen kann. Zudem sind die Reparatur- und Austauschkosten von Zahnstangenlenkungen relativ hoch. Bei einigen günstigen, günstigen Modellen von Vierradmotorrädern kann der Einsatz von Zahnstangenlenkungen dazu führen, dass diese auf dem Markt nicht mehr wettbewerbsfähig sind.
